气动增韧陶瓷摆动阀
详细介绍：

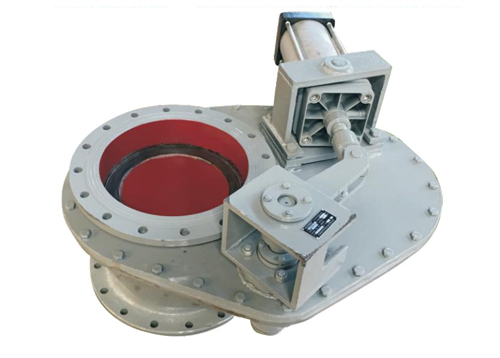

KTBD641Tc 气动增韧陶瓷摆动阀
一、概述
摆动阀适合于垂直管道水平安装。它是由一个旋转气缸或摆动气缸通过拐臂带动阀轴，阀板通过键与阀轴固定，阀板在气缸的作用下在体腔内摆动。气缸上装有信号反馈系统，可输出4-20mA信号给控制电脑。气缸拐臂顺时针旋转为开阀，逆时针旋转为关阀。当阀门打开后阀板藏于体腔内，免于介质冲刷。阀体密封面堆焊不锈钢，阀板上镶嵌增韧陶瓷密封圈，密封面通过磨床镜面磨削达到有效密封。阀体独特的流线结构设计，避免堵灰。
二、性能特点
a）该阀结构紧凑，占用空间小。
b）选用不锈钢阀座及阀板密封耐磨增韧陶瓷，可有效抵挡介质冲刷，使用寿命是普通阀门的3-5倍。
c）配带相应反馈信号，自动化程度高。
d）流线型结构设计，不堵灰，更适合于干灰和卸料场合。
三、性能规范
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作温度 | 适用介质 | |
密封试验 | 壳体试验 | ||||
KTBD641Tc | 0.6 | 0.66 | 0.9 | -29~300℃ | 卸干灰，卸料 |
四、主要零部件材质
阀体 | 阀板 | 阀杆 | 密封圈 | 连接盘 | 轴套 |
WCB | Q235B | 20Cr13 | 增韧陶瓷 | Q235B | ZQAl9-4 |
五、外形图及安装尺寸
KTBD641Tc 气动增韧陶瓷摆动阀
PN0.6 (MPa)
DN | L | K | n-φ | H | A |
300 | 356 | 395 | 12-φ22 | 680 | 710 |
350 | 381 | 445 | 12-φ22 | 780 | 780 |
400 | 406 | 495 | 16-φ22 | 850 | 840 |
450 | 450 | 550 | 16-φ22 | 950 | 900 |
500 | 457 | 600 | 20-φ22 | 1150 | 960 |
600 | 508 | 705 | 20-φ26 | 1350 | 1060 |
